Hinweis zum Schaltplan
Dieses Dokument dient ausschließlich zur Übersicht und Planung elektrischer Anschlüsse. Für eine rechtsverbindliche Umsetzung wird empfohlen, einen Elektrofachmann mit entsprechender Qualifikation zu Rate zu ziehen.
Hinweis: Dieses Beispiel dient nur als Vorlage für einen Klemmenplan. Die Formulierungen sollten individuell angepasst werden, um Ihren spezifischen Fall widerzuspiegeln.

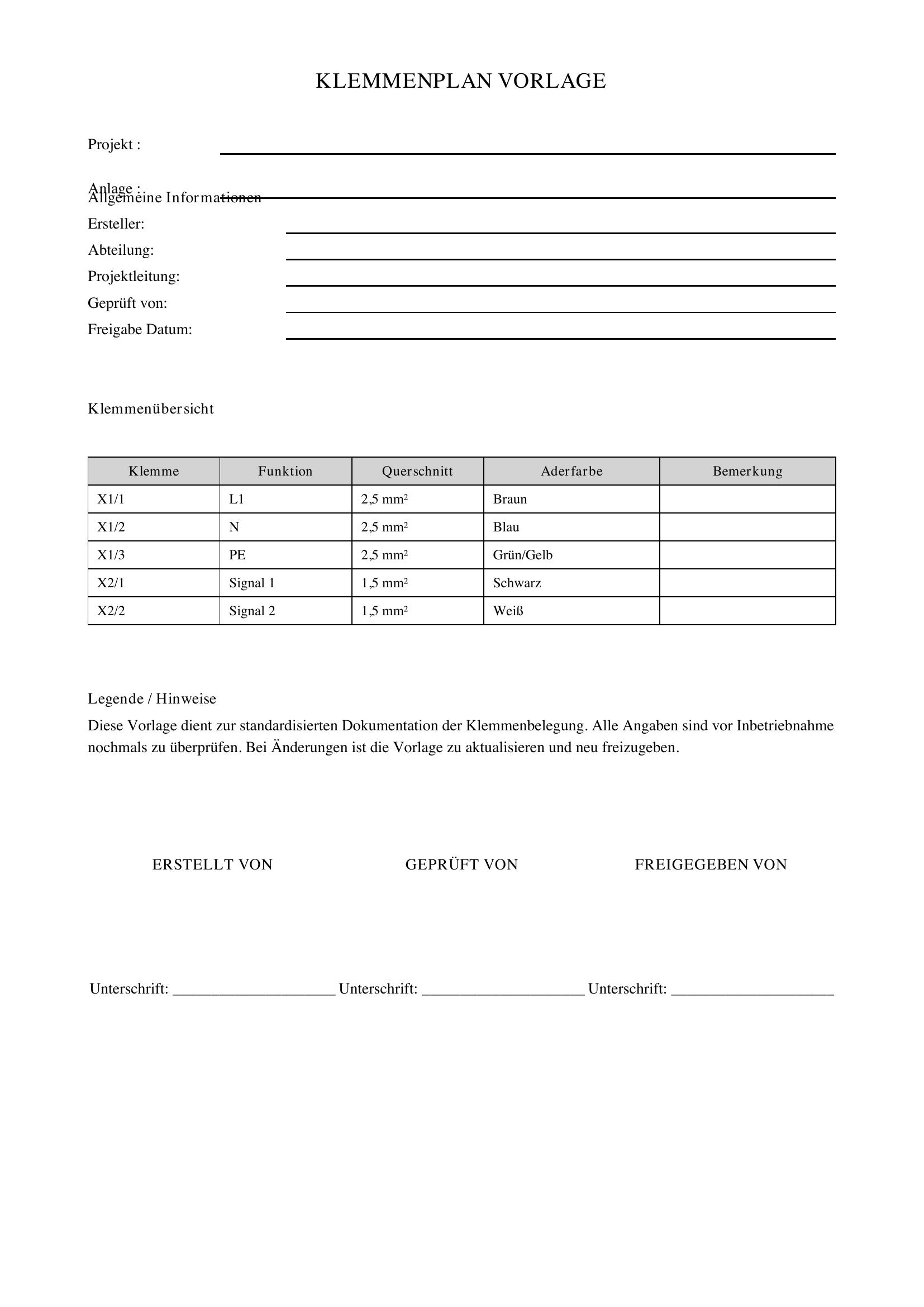

Klemmenplan Vorlage für elektrische Anschlüsse
Projektname:
Beispielprojekt – Anpassung erforderlich
Stromquelle:
Typ: Wechselstrom / Gleichstrom
Spannung: 12V / 230V
Leistung: 50W / 100W
Beispiel für die Zuweisung der Klemmen:
- Klemme 1: Eingangsspannung L
- Klemme 2: Eingangsspannung N
- Klemme 3: Ausgangsstrom A
- Klemme 4: Masse GND
Verkabelungsbeispiel:
Das Kabel von der Stromquelle wird an Klemme 1 und 2 angeschlossen. Der Ausgangsstrom wird an Klemme 3 geführt, während GND an Klemme 4 verbunden wird. Sicherstellen, dass die Verbindungen fest sitzen und entsprechend markiert sind.
Bitte beachten Sie, dass dieser Klemmenplan nur als Beispiel dient. Vor der Umsetzung ist eine fachgerechte Planung und Prüfung durch einen Elektriker notwendig.
Ort: Musterstadt, Datum: [TT.MM.JJJJ]
